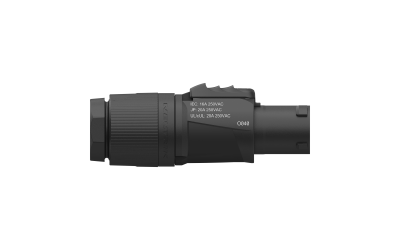

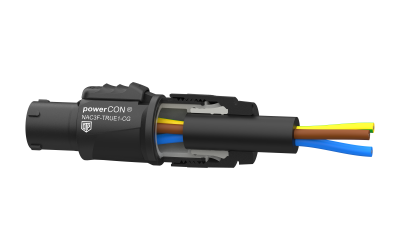

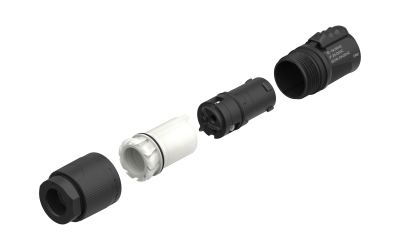

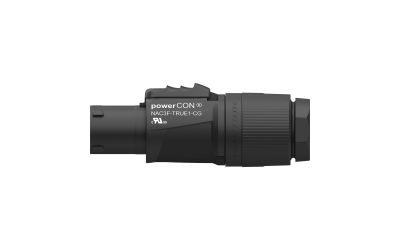

NAC3F-TRUE1-CG
Der powerCON TRUE1 ist ein verriegelbarer Netzstecker für raue und anspruchsvolle
Anwendungen. Er ersetzt Gerätestecker überall dort, wo eine besonders robuste
Lösung in Kombination mit einer Verriegelung erforderlich ist, um eine sichere
Stromverbindung zu gewährleisten. Der powerCON TRUE1 ist eine Steckverbinderserie
mit Schaltleistung (CBC), d. h., er kann unter Last oder unter Spannung angeschlossen
oder getrennt werden. Die neue Kabeleinführung erfüllt die Schutzarten IP65, IP66 und IP67.
Features & Benefits
- Hochbelastbarer, abgedichteter Stromanschluss für raue und anspruchsvolle Umgebunge
- Schutzklasse IP65, IP66 and IP67 (mated)
- Schlagfestes UV-beständiges Material
- Verriegelbarer Einphasen-Stecker
- ENEC- und VDE-zertifiziert gemäß IEC 60320-1 und EN IEC 60320-1
- UL- und CSA-zertifiziert gemäß UL 60320-1 und CSA 22.2 Nr. 60320-1
Technische Informationen
Titel
|
|
| Verbindungstyp |
powerCON® TRUE1 |
Kontaktwiderstand
|
≤ 2 mΩ |
| Durchschlagsfestigkeit |
4 kVdc / 2.8 kVac |
| Isolationswiderstand |
> 1 GΩ (nach Feuchtigkeits- und Hitzetest gemäß IEC 68-2-30) |
Anzahl der elektrischen
Kontakte |
2 + PE |
| Bewertung Europa |
16 A / 250 V AC according to EN IEC 60320-1 |
| Bewertung Amerika | 20 A / 250 V AC according to UL 60320-1
20 A / 250 V AC according to CSA C22.2 No. 60320-1 |
Kabeldurchmesser
|
| 8 - 13 mm (0.31 – 0.51 inches) |
|
| Lebensdauer |
> 5000 Schaltzyklen |
| Leiterquerschnitt |
|
| Leiterquerschnitt |
max. 12 AWG |
| Kontaktbeschichtung |
|
| Verriegelungselement | Polyamid (PA 66) |
| Kontakte |
Kupferlegierung |
| Einsatz |
Polyamide (PA 66) |
| Gehäuse |
|
| Zugentlastung |
Polyketon |
Entflammbarkeit
|
UL 94 V-0 |
| Schutzklasse |
IP65, IP66 and IP67 (mated ) |
| UV-Widerstand |
Material der Klasse F1 ist UV-beständig |
| Temperaturbereich |
-30 °C bis +80 °C gemäß IEC 61984
-5 °C bis +40 °C gemäß IEC 60320-1 |
