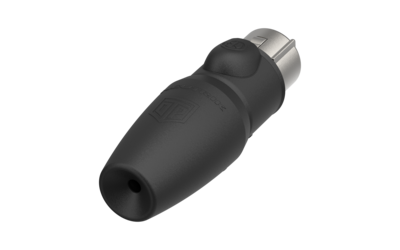

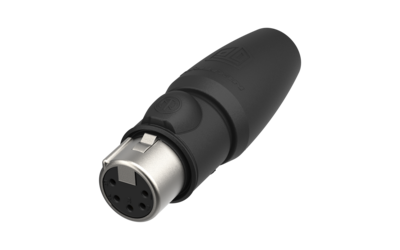

NC5FX1-TOP
5-poliger Kabelstecker, TRUE OUTDOOR PROTECTION (TOP), vergoldete Kontakte.Geschützt nach IP65 für
Aussenanwendungen in gestecktem zustand mit entsprechendem Gegenstecker/Buchse der XLR-TOP Serie.
Features & Benefits
- Abgedichteter XLR-Stecker für den Einsatz in rauen Umgebungen mit höchsten Anforderungen.
- Schutzklasse IP65
- Schlagfestes UV-beständiges Material
- Erfüllt TOP Anforderungen in Anlehnung an UL50E
Technische Informationen
Titel
|
NC5FX1-TOP |
| Verbindungstyp |
XLR |
| Geschlecht |
female |
Kapazität zwischen Kontakten
|
≤ 4 pF |
| Durchgangswiderstand |
≤ 3 mΩ |
| Durchschlagsfestigkeit |
1,5 kVdc |
| Isolationswiderstand |
> 10 GΩ (initial) |
| Nennstrom pro Kontakt |
16 A |
| Nennspannung |
< 50 V |
Kabeldurchmesser
|
5.0 - 8.0 mm |
| Einsteckkraft |
≤ 20 N |
| Abziehkraft |
≤ 20 N |
| Lebensdauer |
> 1000 mating cycles |
| Leiterquerschnitt |
max. 1.0 mm² |
| Leiterquerschnitt |
max. 18 AWG |
| Anschlussart |
Lötkontakte |
| Verriegelung |
latch lock |
Buchse
|
UV-beständiger Gummi |
| Kontaktbeschichtung |
Gold (Au) over Nickel (Ni) |
| Kontakte |
Brass (CuZn39Pb3) |
| Einsatz |
Polyamide
(PA 6.6 30 % GR) |
| Verriegelungselement |
St3K32 (latch) / Ck 67 (spring) |
| Gehäuse |
Zinkdruckguss (ZnAI₄Cu₁) |
| Gehäusebeschichtung |
Nickel |
| Zugentlastung |
Polyacetal |
| Dichtungsmantel | UV-beständiger Gummi |
| Zulassung | UL |
Entflammbarkeit
|
UL 94 HB |
| Normenkompatibilität |
IEC 61076-2-103 |
| Schutzklasse |
IP65, UL50E, Gehäusetyp 4 (im zusammengebauten Zustand) |
| Lötbarkeit |
Entspricht der Norm IEC 68-2-20 |
| Temperaturbereich |
-30 °C bis +80 °C |
