• Extra schmaler 1/4" Klinkenstecker für hohe Steckdichte
• Robustes Druckguss Gehäuse in elegantem Design
• Bewährte Spannzangen-Zugentlastung für zuverlässige Kabel-Fixierung
• Attraktives Design für eine einfache Handhabung
• Präzise gefräste, einteilige Kontakte verhindern das Hängen bleiben des Tip Kontakts in der Buchse

Technische Informationen

Produkte

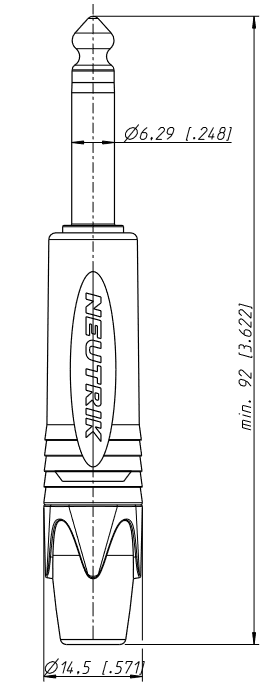

Titel	NP2X
Verbindungstyp	Plug
Geschlecht	male

Elektrisch
Durchgangswiderstand	depends on mating connector mΩ
Durchschlagsfestigkeit	1 kVdc
Isolationswiderstand	> 2 (initial) GΩ ≥ 1 GΩ (after damp heat test)
Nennstrom pro Kontakt	depends on mating connector A
Nennspannung	< 50 V

Mechanische Daten
Kabeldurchmesser	4 - 7 mm
Lebensdauer	> 1000 mating cycles
Leiterquerschnitt	1 AWG
Leiterquerschnitt	18 AWG
Anschlussart	Solder contacts

Material
Spannhülse	Polyacetal (POM) + PU
Kontaktbeschichtung	2 µm Ni (Su)
Kontakte	Brass (CuZn39Pb3)
Einsatz	Polyamide (PA 6.6 30 % GR)
Gehäuse	Zinc diecast (ZnAl4Cu1)
Gehäusebeschichtung	Nickel
Zugentlastung	Polyacetal (POM)

Umwelt
Normenkompatibilität	IEC 60603-11 / EIA RS-453
Lötbarkeit	Complies with IEC 68-2-20
Temperaturbereich	-20 °C to +65 °C
