• Einzigartiger female Käfigkontakt verringert den Kontaktwiderstand und erhöht die Leitfähigkeit bei geringerem Verschleiss des Gegenkontaktes
• Female Kontakt mit Lötstopp verhindert, dass Lot in den Steckbereich fliesst
• Kabelbuchse mit ergonomischer und grösserer Verriegelungsklinke für einfachere Handhabung und Bedienung
• Zusätzlicher Erdungskontakt für beste Gehäuseverbindung
• Verbesserte Spannzangenkonstruktion erhöht nochmals die Auszugskraft und vereinfacht die Montage
• Kabeltülle mit Polyurethan Knickschutz schützt das Kabel am Steckerende gegen Biegestress
• Farbcodierungs- und Markierungsmöglichkeiten mittels farbigen Ringen und Spannhülsen
• Schlankes und ergonomisches Design - hochwertig und handlich
• Robustes, dauerhaftes Metall Druckguss Gehäuse
• Innenseitiges Gewinde im Gehäuse ist gegen Beschädigung geschützt

Technische Informationen

Produkte

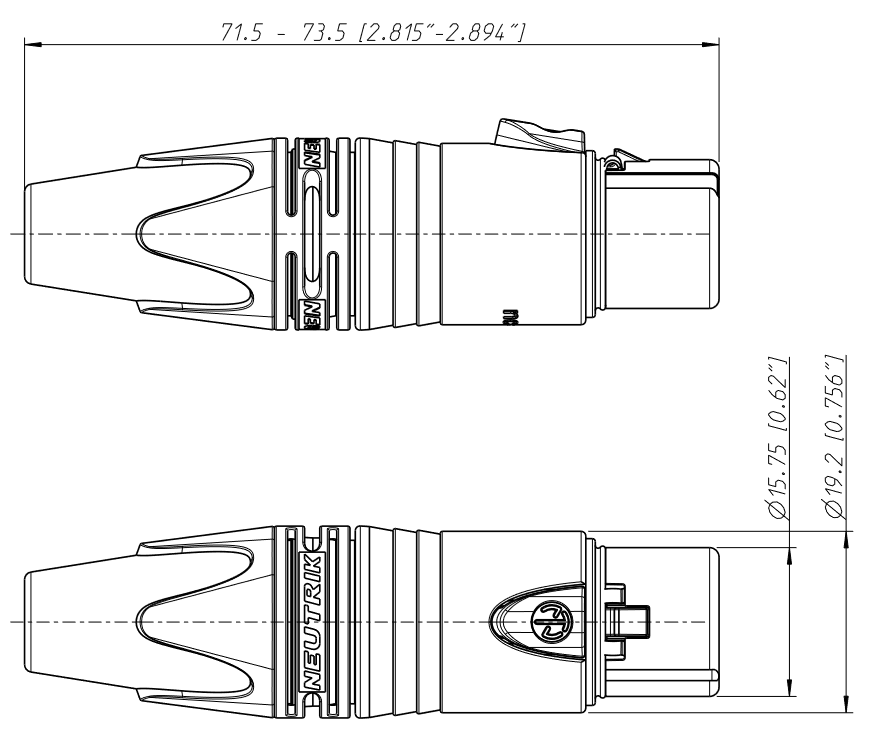

Titel	NC4FXX-BAG
Verbindungstyp	XLR
Geschlecht	female

Elektrisch
Kapazität zwischen Kontakten	≤ 7 pF
Durchgangswiderstand	≤ 3 mΩ
Durchschlagsfestigkeit	1,5 kVdc
Isolationswiderstand	> 10 GΩ (initial)
Nennstrom pro Kontakt	10 A
Nennspannung	< 50 V

Mechanische Daten
Kabeldurchmesser	3.5 - 8.0 mm
Einsteckkraft	≤ 20 N
Einsteckkraft	≤ 20 N
Lebensdauer	> 1000 mating cycles
Leiterquerschnitt	max. 1.5 AWG
Leiterquerschnitt	max. 16 AWG
Anschlussart	Solder contacts
Verriegelung	Latch lock

Material
Knickschutz	Polyurethan
Kontaktbeschichtung	2 µm Ag over 2 µm Ni
Kontakte	Brass (CuZn39Pb3)
Einsatz	Polyamide (PA66)
Verriegelungselement	Zinc diecast (ZnAl4Cu1) / Ck 67 (spring)
Gehäuse	Zinc diecast (ZnAl4Cu1)
Gehäusebeschichtung	Black KTL
Zugentlastung	Polyacetal (POM)

Umwelt
Entflammbarkeit	UL 94 V-0
Normenkompatibilität	IEC 61076-2-103
Schutzklasse	IP 40
Lötbarkeit	Complies with IEC 68-2-20
Temperaturbereich	-30 °C to +80 °C
