NC4FRX-BAG
4-polige Winkelkabelbuchse, schwarz verchromtes Gehäuse, Silber beschichtete Kontakte
Features & Benefits
- Sehr schlanker rechtwinkliger Kabelstecker

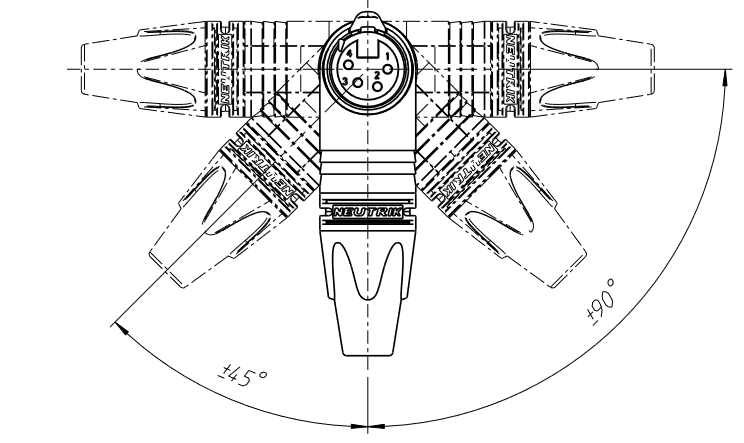

- 5 wählbare Kabelauslasspositionen
- Female Stecker mit Käfigkontakt, der den Kontaktwiderstand
verringert und durch geringen Federdruck den Verschleiss der male
Kontakte reduziert
- Female Kontakte verfügen über eine Löt Barriere, die verhindert, dass Lot in den Steckbereich fliesst
- Verbesserte und grössere Verriegelungsklinke für einfachere Handhabung
- Zusätzliche Erdungsfeder für einen bessere Verbindung zum Gehäuse
- Verbesserte Spannzangen Zugentlastung hält noch höheren Zugkräften stand und vereinfacht die Montage
- Tülle mit Polyurethan Knickschutz
- Codierung und Markierung durch farbige Ringe und Knickschutztüllen möglich
- Schlankes und ergonomisches Design - hochwertig und handlich
Technische Informationen
Titel
|
NC4FRX-BAG |
| Verbindungstyp |
XLR |
| Geschlecht |
female |
Kapazität zwischen Kontakten
|
≤ 7 pF |
| Durchgangswiderstand |
≤ 3 mΩ |
| Durchschlagsfestigkeit |
1,5 kVdc |
| Isolationswiderstand |
> 2 GΩ (initial) |
| Nennstrom pro Kontakt |
10 A |
| Nennspannung |
< 50 V |
Kabeldurchmesser
|
3.5 - 8.0 mm |
| Einsteckkraft |
≤ 20 N |
| Einsteckkraft |
≤ 20 N |
| Lebensdauer |
> 1000 mating cycles |
| Leiterquerschnitt |
max. 1.5 AWG |
| Leiterquerschnitt |
max. 16 AWG |
| Anschlussart |
Solder contacts |
| Verriegelung |
Latch lock |
Knickschutz
|
Polyurethan |
| Kontaktbeschichtung |
2 µm Ag |
| Kontakte |
Brass (CuZn39Pb3) |
| Einsatz |
Polyamide (PA66) |
| Verriegelungselement |
Zinc diecast (ZnAl4Cu1) / Ck 67 (spring) |
| Gehäuse |
Zinc diecast (ZnAl4Cu1) |
| Gehäusebeschichtung |
Black chromium |
| Zugentlastung |
Polyacetal (POM) |
Entflammbarkeit |
UL 94 V-0 |
| Normenkompatibilität |
IEC 61076-2-103 |
| Schutzklasse |
IP 40 |
| Lötbarkeit |
Complies with IEC 68-2-20 |
| Temperaturbereich |
-30 °C to +80 °C |
