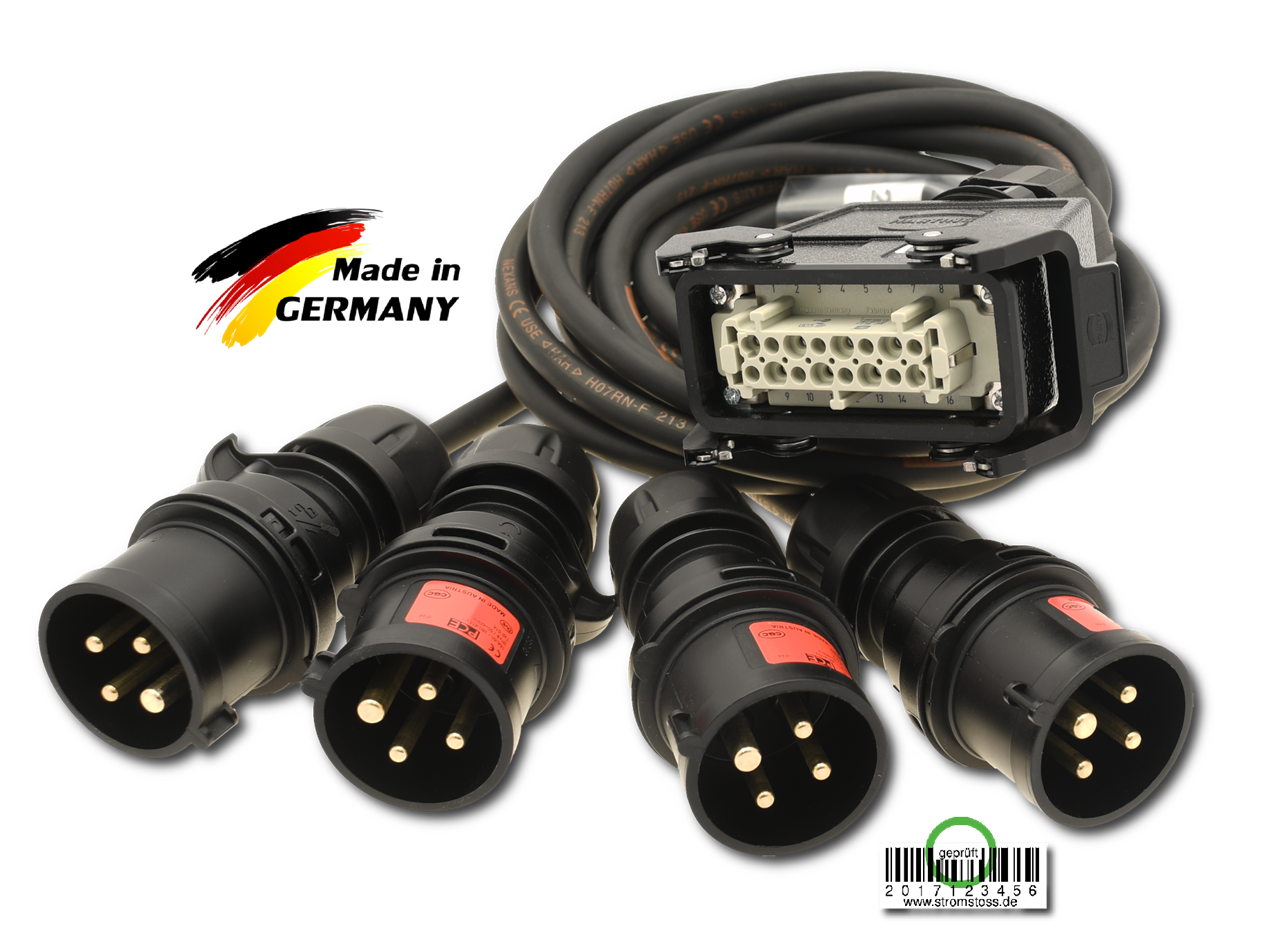

Lastmulticore-Splitting  /  Motor-Auflösung - 4kanal

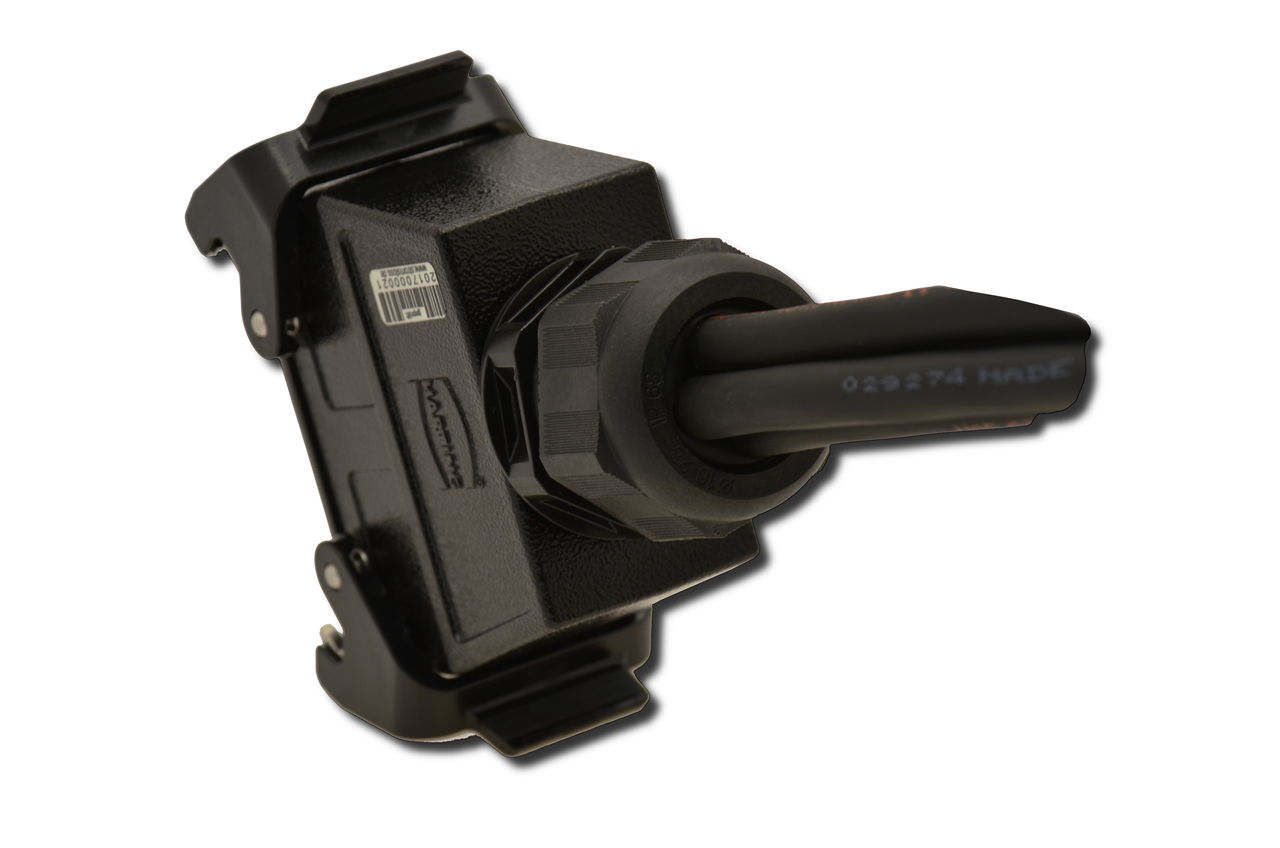

HARTING B16 Kupplungsgehäuse (schwarz)
mit Querverriegelungsbügeln und Gummidichtung
je nach Ausführung mit HAN 16E Stift- bzw. Buchseneinsatz (16pol)

Spezial-Kabelverschraubung (Zugentlastung TypA) mit
Mehrfachdichteinsatz zur separaten Einführung und Zugentlastung
jeder einzelnen Leitung!

Art: 1279001-01
4 Stück PCE 16A 4p 400V - Kupplung (schwarz) an je
ca. 1.0m  TITANEX  (H07RN-F)  4G1.5mm²
je Leitung 1 x transp. Schrumpfschlauch zur nachträglichen Kabelmarkierung

Art: 1279002-01
4 Stück PCE 16A 4p 400V - Stecker (schwarz) an je
ca. 1.0m  TITANEX  (H07RN-F)  4G1.5mm²
je Leitung 1 x transp. Schrumpfschlauch zur nachträglichen Kabelmarkierung

Pinbelegung:
Motor 1 - Pin 1/2/3+PE
Motor 2 - Pin 4/5/6+PE
Motor 3 - Pin 9/10/11+PE
Motor 4 - Pin 12/13/14+PE         (HAN-Pins 7/8+15/16 nicht belegt)
(andere Pin-Belegung nach Absprache möglich)

Schon gewusst?
Dieser Artikel wird von uns vor Auslieferung stückgeprüft!
Das Prüfprotokoll inkl. Messwerten zu diesem Artikel wird bei
uns archiviert und kann (optional) anhand des bei Auslieferung
auf dem Artikel befindlichen EAN-Codes bzw. der eindeutigen
Prüfnummer jederzeit bei uns angefordert werden!
