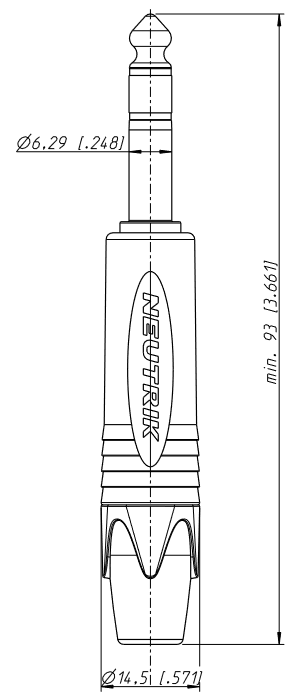

NP3X
3 poliger 6.35 mm Klinkenstecker, vernickelte Kontakte, Nickel-Gehäuse
Features & Benefits
- Extra schmaler 1/4" Klinkenstecker für hohe Steckdichte
- Robustes Druckguss Gehäuse in elegantem Design
- Bewährte Spannzangen-Zugentlastung für zuverlässige Kabel-Fixierung
- Attraktives Design für eine einfache Handhabung
- Präzise gefräste, einteilige Kontakte verhindern das Hängen bleiben des Tip Kontakts in der Buchse
Technische Informationen
Titel
|
NP3X |
| Verbindungstyp |
Plug |
| Geschlecht |
male |
Durchgangswiderstand
|
depends on mating connector mΩ |
| Durchschlagsfestigkeit |
1 kVdc |
| Isolationswiderstand |
> 2 GΩ (initial) |
| Nennstrom pro Kontakt |
depends on mating connector A |
| Nennspannung |
< 50 V |
Kabeldurchmesser
|
4 - 7 mm |
| Lebensdauer |
> 1000 mating cycles |
| Leiterquerschnitt |
1 AWG |
| Leiterquerschnitt |
18 AWG |
| Anschlussart |
Solder contacts |
Spannhülse
|
Polyacetal (POM) + PU |
| Kontaktbeschichtung |
2 µm Ni (Su) |
| Kontakte |
Brass (CuZn39Pb3) |
| Einsatz |
Polyamide (PA 6.6 30 % GR) |
| Gehäuse |
Zinc diecast (ZnAl4Cu1) |
| Gehäusebeschichtung |
Nickel |
| Zugentlastung |
Polyacetal (POM) |
Normenkompatibilität
|
IEC 60603-11 / EIA RS-453 |
| Lötbarkeit |
Complies with IEC 68-2-20 |
| Temperaturbereich |
-20 °C to +65 °C |
