NJ3FP6C-BAG
Verriegelbare 6.35 mm Einbauklinkenbuchse im schwarz-verchromten D-Form Gehäuse mit Silber beschichteten Kontakten
Features & Benefits
- Sicher verriegelnde Chassis Klinkenbuchse
- Passend für alle Mono und Stereo Klinkenstecker gemäss EIA RS-453 (A-Gauge)
- Wählbare Masseoptionen: Standardmässig isoliert, für einen
Sleeve/Panel Verbindung muss der rote Isolator an der seitlichen
Schraube entfernt werden

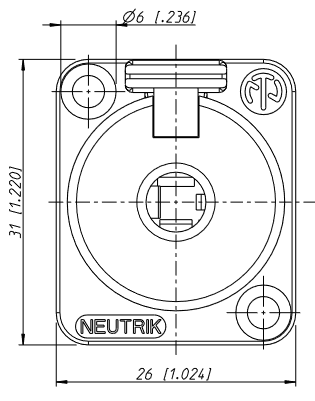

- Grössenmässig kompatibel mit D-Serie (31 x 26 mm)
- Lötanschlüsse
Technische Informationen
Titel
|
NJ3FP6C-BAG |
| Verbindungstyp |
Jack |
| Geschlecht |
female |
Durchgangswiderstand
|
< 6 mΩ (initial) |
| Durchschlagsfestigkeit |
1 kVdc |
| Isolationswiderstand |
≥ 1 GΩ @ 500 V dc |
| Nennstrom pro Kontakt |
10 A |
Einsteckkraft
|
< 30 N |
| Einsteckkraft |
< 20 N |
| Lebensdauer |
> 10000 mating cycles |
| Verriegelungskraft |
> 80 N |
| Leiterquerschnitt |
1 AWG |
| Leiterquerschnitt |
18 AWG |
| Anschlussart |
Solder contacts |
| Verriegelung |
Latch lock |
| Einbaurichtung |
Front mounting |
| Gehäuseform |
D |
Kontaktbeschichtung
|
2 µm Ag |
| Kontakte |
Copper alloy (CuSn6) (Ground) |
| Einsatz |
Polyamide (PA 6.6 30 % GR) UL94 V-0 |
| Gehäuse |
Zinc diecast (ZnAl4Cu1) |
| Gehäusebeschichtung |
Black |
| Zugentlastung |
Polyacetal (POM) |
Normenkompatibilität
|
EIA RS 453, IEC 60603-11 |
| Lötbarkeit |
Complies with IEC 60068-2-20 |
| Temperaturbereich |
-25 °C to +70 °C |
