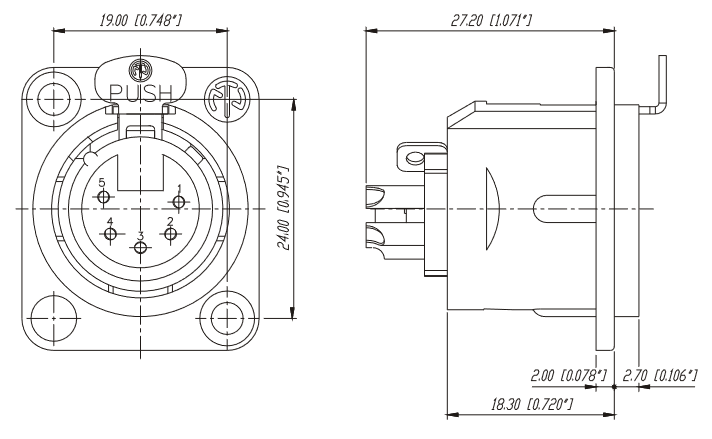

NC5FD-L-BAG-1
5 polige Chassisbuchse, Lötanschlüsse, schwarzverchromtes Gehäuse, Silber beschichtete Kontakte
Features & Benefits
- Robustes D-Metallgehäuse
- Standard D Panel Ausschnitt 24 mm
- 3 - 7 Pol Versionen mit Lötanschlüssen
Technische Informationen
Titel
|
NC5FD-L-BAG-1 |
| Verbindungstyp |
XLR |
| Geschlecht |
female |
Kapazität zwischen Kontakten
|
≤ 7 pF |
| Durchgangswiderstand |
≤ 5 mΩ |
| Durchschlagsfestigkeit |
1,5 kVdc |
| Isolationswiderstand |
> 10 GΩ (initial) |
| Nennstrom pro Kontakt |
7,5 A |
| Nennspannung |
< 50 V |
Einsteckkraft
|
≤ 20 N |
| Einsteckkraft |
≤ 20 N |
| Lebensdauer |
> 1000 mating cycles |
| Leiterquerschnitt |
max. 1.0 AWG |
| Leiterquerschnitt |
max. 18 AWG |
| Anschlussart |
Solder contacts |
| Verriegelung |
Latch lock |
| Gehäuseform |
D |
Kontaktbeschichtung
|
2 µm Ag over 2 µm Ni |
| Kontakte |
Brass (CuZn39Pb3) |
| Einsatz |
Polyamide (PA66) |
| Verriegelungselement |
Steel Ck67 |
| Gehäuse |
Zinc diecast (ZnAl4Cu1) |
| Gehäusebeschichtung |
Black KTL |
| Zulassungen |
UL |
| Entflammbarkeit |
UL 94 V-0 |
| Normenkompatibilität |
IEC 61076-2-103 |
| Schutzklasse |
IP 40 |
| Lötbarkeit |
Complies with IEC 68-2-20 |
| Temperaturbereich |
-30 °C to +80 °C |
