• Robustes D-Metallgehäuse
• Standard D Panel Ausschnitt 24 mm
• 3 - 7 Pol Versionen mit Lötanschlüssen

Technische Informationen

Produkte

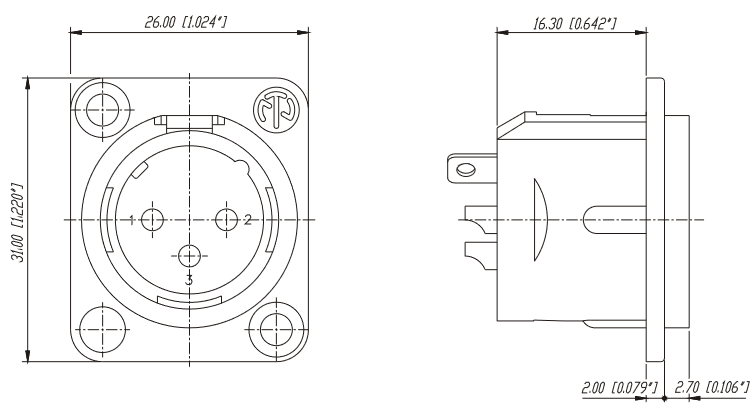

Titel	NC3MD-L-1
Verbindungstyp	XLR
Geschlecht	male

Elektrisch
Kapazität zwischen Kontakten	≤ 4 pF
Durchgangswiderstand	≤ 5 mΩ
Durchschlagsfestigkeit	1,5 kVdc
Isolationswiderstand	> 10 GΩ (initial)
Nennstrom pro Kontakt	16 A
Nennspannung	< 50 V

Mechanische Daten
Einsteckkraft	≤ 20 N
Einsteckkraft	≤ 20 N
Lebensdauer	> 1000 mating cycles
Leiterquerschnitt
Anschlussart	Solder contacts
Verriegelung	Latch lock
Einbaurichtung	Front mounting
Gehäuseform	D

Material
Kontaktbeschichtung	2 µm Ag over 2 µm Ni
Kontakte	Brass (CuZn35Pb2)
Einsatz	Polyamide (PA 6.6 30 % GR)
Verriegelungselement	Steel Ck67
Gehäuse	Zinc diecast (ZnAl4Cu1)
Gehäusebeschichtung	Nickel

Umwelt
Zulassungen	UL
Entflammbarkeit	UL 94 HB
Normenkompatibilität	IEC 61076-2-103
Schutzklasse	IP 40
Lötbarkeit	Complies with IEC 68-2-20
Temperaturbereich	-30 °C to +80 °C
